SV ScanVector®
Die Professional-Lösung zum fairen Preis
Als Rastereditor und Vektorisierungsprogramm enthält SV ScanVector alle Funktionen von SV ScanRaster, bietet aber in beiden Bereichen wesentlich mehr. Die wichtigsten Zusatzfunktionen sind:
- Batch - Stapelverarbeitung
- Georeferenzierung
- Kalibrierung - Planentzerrung
- Parametrisierbare Vektorisierung
- Texterkennung - OCR
Es folgen einige Details zu diesen Funktionen. Preise finden Sie am Ende dieser Seite.
Batch - Stapelverarbeitung

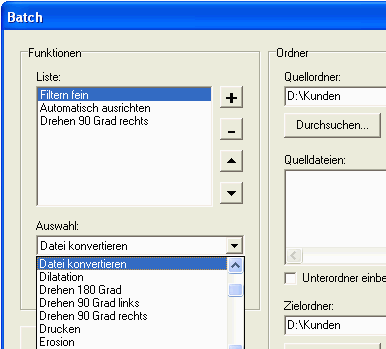

Mit der Batch-Funktion können Sie auf eine Gruppe von Rasterdateien (z.B. auf einen gesamten Ordner oder einen Ordner mit sämtlichen Unterordnern) eine Liste von Funktionen anwenden. Neben reinen Rastermanipulationen (wie im Bild) können auch Funktionen wie Drucken, Vektorisieren oder das Zusammenfassen zu einem mehrseitigen Dokument (PDF, Multi Page TIFF) im Stapel abgearbeitet werden.
Auch für die Indizierung bietet die Batch-Funktion einige nützliche Werkzeuge. So kann z.B. die Vergabe der Zeichnungsnummer als Dateiname mit Hilfe einer einfachen Liste (alter Name; neuer Name) auf Knopfdruck im gesamten Ordner erfolgen.
Georeferenzierung
Die Anwendung des Gauß-Krüger-Koordinatensystems auf gescannte Karten erfolgt mit SV ScanVector problemlos. Sie definieren einen Ursprungspunkt mit entsprechenden Koordinaten und geben den Maßstab an. Alternativ kann ein World File (.TFW) importiert werden. Die Georeferenzierung kann über veschiedenen Dateiformate exportiert werden.
Kalibrierung - Planentzerrung
Bei einem georeferenzierten Plan besteht oft die Notwendigkeit, diesen zu kalibrieren. Dabei wird der Plan derart entzerrt, daß eine gewisse Menge von Ist-Punkten möglichst gut mit einer entsprechenden Menge von Soll-Punkten (deren Koordinaten bekannt sind) zur Deckung gebracht wird. SV ScanVector stellt dazu die notwendigen Eingabemöglichkeiten sowie mathematischen Modelle zur Verfügung. Es werden die Transformationsarten
- Helmert
- linear
- bilinear
- biquadratisch
- bikubisch
unterstützt. Optional kann eine ausführliches Fehlerprotokoll erzeugt werden.
Abseits der Anwendungen im Bereich GIS ist die Kalibrierung sehr nützlich, um orthogonale Strukturen, die durch mehrfaches Kopieren oder Scannen verzerrt sind, wiederherzustellen. Im blauen Bild unten führt das Ausrichten durch eine leichte Drehung nicht zu dem gewünschten Ergebnis, so daß das Vektorisieren oder das Einzeichnen von Grundflächen problematisch sein kann.
Durch die Funktion Auto-Kalibrieren wird das Bild vollautomatisch entzerrt (schwarzes Bild), wobei Sie nur das passende Transformationsmodell wählen.
Parametrisierbare Vektorisierung mit OCR

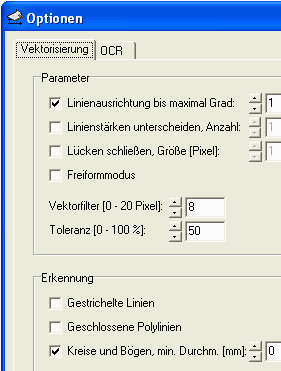

SV ScanVector bietet dem Anwender eine Reihe von Einstellungsmöglichkeiten für die Vektorisierung, die das Ergebnis - und damit auch die Nacharbeit - erheblich beeinflussen können. Die Liste der Parameter ist allerdings übersichtlich und anschaulich. Die Auswirkung der Einstellungen läßt sich anhand kleiner Bildausschnitte testen. bevor eine Gesamtvektorisierung vorgenommen wird.
Zu den Erweiterungen gegenüber SV ScanRaster zählt auch die integrierte Texterkennungsfunktion - OCR. Sollte die Vorlage in einem qualitativ befriedigendem Zustand sein, so werden bei der Vektorisierung Linien, Bögen usw. von Texten getrennt. Die erkannten Texte sind in SV ScanVector editierbar und werden beim Export als DXF-Textelement abgelegt, wobei auch vertikale oder schräge Ausrichtungen der Texte möglich sind.
Zur Optimierung der Erkennungsquote sind auch bei der OCR verschiedene Einstellungen möglich.
Lizenzen und Preise
SV ScanVector für Windows enthält alle Funktionen von SV ScanRaster und wird als Download-Lizenz mit ausführlichem Hilfesystem angeboten. Die Lizenzierung erfolgt über Freischaltcodes.
Der Preis für eine Einzelplatzlizenz beträgt EUR 499,80 inkl. MwSt.. Mehrfachlizenzen auf Anfrage.
Sie erhalten eine Rechnung mit ausgewiesener MwSt.. Die Bezahlung erfolgt per Überweisung. Sie zahlen erst nach Freischaltung des Programms, also erst dann, wenn das Programm ordnungsgemäß auf Ihrem Rechner läuft.
SV ScanVector bestellen >>
